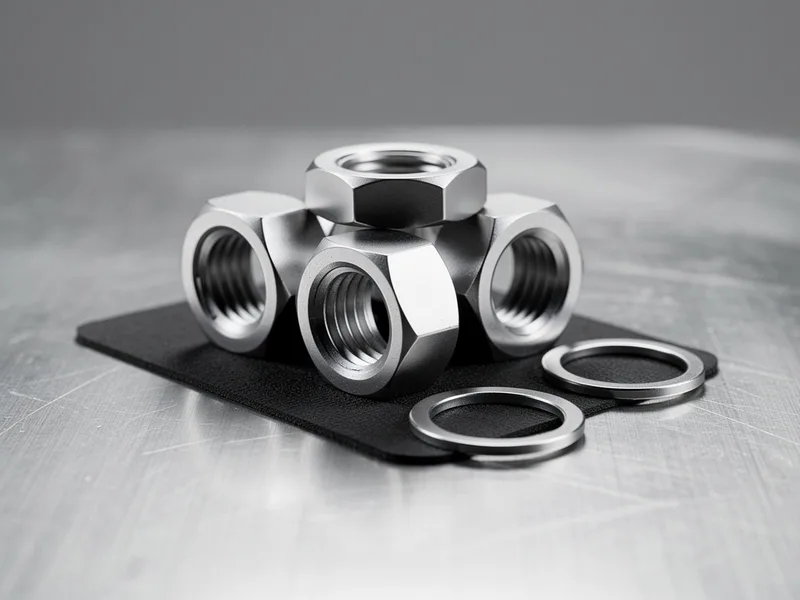

Rakor Somunu ve Kesme Halkası (Yüzük)
DIN 2353 boru bağlantılarının sızdırmazlığını sağlayan somun ve progresif kesme halkası yedekleri. L ve S seri, boru dış çapına göre 6L, 8L, 12S gibi anma ölçülerinde stoktadır.
Rakor Somunu ve Kesme Halkası Nedir?
DIN 2353 boru bağlantıları — sahada çoğunlukla "kesme halkalı rakor" denir — üç parçadan oluşur: gövde, somun ve içindeki kesme halkası (yüzük). Somun sıkıldıkça, konik yüzeyli çelik halka borunun dış yüzeyine kademeli olarak gömülür ve hem boruyu mekanik olarak tutar hem de sızdırmazlığı sağlar. Bu "progresif kesme" mantığı, sert çelik boru hatlarında contasız ve güvenilir bir bağlantı kurar. Zamanla somun ya da halka yıprandığında bağlantının tamamını değil, yalnız bu yedekleri değiştirmek yeterlidir.
Teknik Özellikler
| Standart | DIN 2353 / ISO 8434-1 |
| Seri | L (hafif) ve S (ağır) |
| Ölçü sistemi | Boru dış çapına göre anma (6L, 8L, 12S vb.) |
| Sızdırmazlık | Progresif kesme halkası (yüzük) |
| Kullanım | Sabit çelik boru hatlarının yedek parçaları |
Nerede Kullanılır?
Kesme halkalı bağlantılar, hortum yerine sert çelik boruyla çekilen sabit hidrolik hatlarda kullanılır: pompa-blok arası hatlar, makine gövdesindeki sabit devreler ve panolar arası bağlantılar. Bu hatlarda titreşim ve basınç zamanla somunu gevşetebilir ya da halkayı yorabilir; böyle durumlarda tüm bağlantıyı sökmek yerine somun ve halka yedeğini değiştirmek en hızlı çözümdür. Doğru seri ve ölçü stoğu, bu tamiri sahada dakikalar içinde tamamlar.
Doğru Yedeği Birlikte Seçelim
Kesme halkasında ölçü ve seri uyumu kritiktir: yanlış seri halka sıkma sırasında düzgün oturmaz ve hat sızdırır. Boru dış çapınızı ölçüp söyleyin ya da eski parçayı getirin, serisini birlikte doğrulayalım. Boru yerine hortumla çalışıyorsanız uygun rekoru seçip presliyor, diş dönüşümü gerektiğinde nipel ve adaptörlerle tamamlıyoruz.
Rakor Somunu ve Kesme Halkası Hakkında Sık Sorulanlar
Kesme halkası (yüzük) ne işe yarar?
Kesme halkası, DIN 2353 boru bağlantılarında sızdırmazlığı sağlayan konik bir çelik yüzüktür. Somun sıkıldıkça bu halka borunun dış yüzeyine hafifçe gömülür (progresif kesme) ve hem boruyu tutar hem de kaçağı önler. Yani asıl sızdırmazlığı sağlayan parça somun değil, içindeki bu halkadır.
Doğru somun ve halka ölçüsünü nasıl belirlerim?
DIN 2353 bağlantıları borunun dış çapına göre anma ölçüsüyle anılır: 6L, 8L, 12S gibi. Buradaki sayı boru dış çapını (mm), L ya da S ise hafif veya ağır seriyi gösterir. Yanlış seri ya da ölçü, sıkma sırasında halkanın düzgün oturmamasına yol açar. Boru çapınızı ölçüp söyleyin ya da eski parçayı getirin, doğru somun ve halkayı eşleştirelim.
L seri mi S seri mi almalıyım?
L (hafif) seri düşük ve orta basınçlı hatlar için, S (ağır) seri ise yüksek basınçlı hatlar için tasarlanmıştır; aynı boru çapında S serinin et kalınlığı ve dayanımı daha yüksektir. Seçim hattın çalışma basıncına bağlıdır. Emin değilseniz mevcut bağlantınızı getirin; serisini üzerinden okuyup aynısını verelim.
Boru Bağlantınız İçin Doğru Somun ve Halka
Boru çapınızı ölçüp iletin ya da eski parçayı getirin; DIN 2353 serisini doğrular, uygun somun ve kesme halkasını hazırlarız.
