Hidrolik Hortum Çeşitleri
Tek ve çift çelik tel örgülü hortumlardan tekstil takviyeli emiş hortumlarına kadar tüm sınıfları stokta tutuyoruz. Aşağıdaki çap-basınç tablosu doğru hortumu seçmenize yardımcı olur; ölçüsünü bilmiyorsanız numuneden çalışırız.
Hidrolik Hortum Nedir, Sınıflar Neye Göre Ayrılır?
Hidrolik hortum, basınç altındaki hidrolik yağı bir noktadan diğerine ileten, içten dışa doğru üç katmandan oluşan bir bağlantı elemanıdır: yağa dayanıklı iç lastik, basıncı taşıyan takviye katı (çelik tel ya da tekstil örgü) ve dış aşınma kılıfı. Hortumun hangi sınıfa ait olduğunu belirleyen şey, ortadaki takviye yapısıdır. Uluslararası standartlar bu yapıyı tanımlar: EN 853 ve SAE 100 R1/R2 çelik tel örgülü hortumları, EN 854 tekstil örgülü hortumları, EN 857 ise kompakt örgülü hortumları kapsar.
Çap–Basınç Karşılaştırma Tablosu
Aşağıdaki tablo, en sık kullanılan hidrolik hortum sınıflarını takviye yapısı, çalışma basıncı (WP) ve tipik kullanım alanına göre karşılaştırır. Basınç değerleri çapa göre değişir; her sınıfta küçük çap yüksek, büyük çap düşük basınca dayanır.
| Sınıf | Standart | Takviye | Çalışma Basıncı (WP) | Tipik Kullanım |
|---|---|---|---|---|
| 1SN | SAE 100 R1AT / EN 853 1SN | Tek çelik tel örgü | ~40–225 bar (çapa göre) | Traktör, iş makinesi dönüş/basınç, genel sanayi |

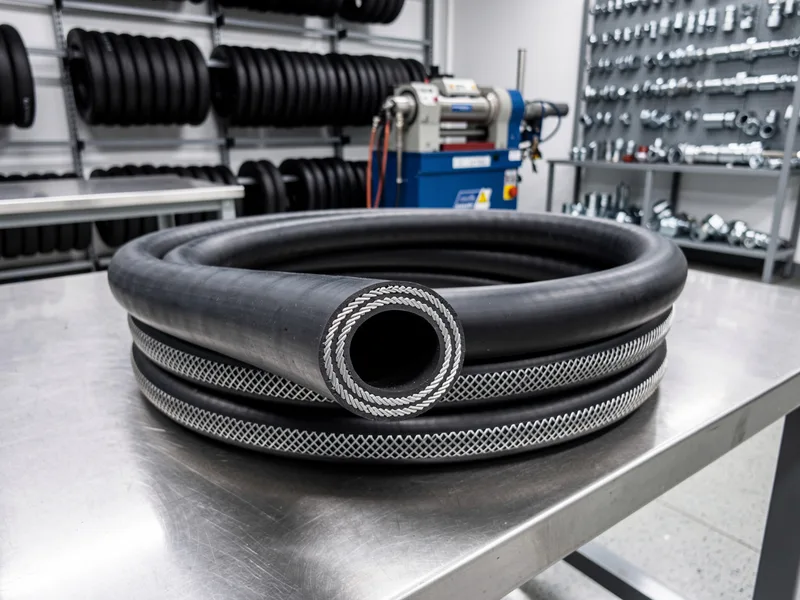

| 2SN | SAE 100 R2AT / EN 853 2SN | Çift çelik tel örgü | ~80–400 bar (çapa göre) | Ekskavatör, yükleyici, pres, vinç ana hatları |
| 1SC / 2SC | EN 857 1SC / 2SC | Kompakt tek/çift örgü | 1SN/2SN sınıfı, dar kavis | Mini ekskavatör, forklift, sıkışık montaj |
| R3 | SAE 100 R3 / EN 854 R3 | Çift tekstil örgü | ~20–90 bar (çapa göre) | Dönüş ve yağlama hatları |
| R4 | SAE 100 R4 | Tekstil + gömülü çelik helis | ~2–21 bar (emiş/vakum) | Hidrolik tank-pompa emiş hattı |
| R6 | SAE 100 R6 / EN 854 R6 | Tek tekstil örgü | ~21–34 bar (çapa göre) | Yağ, mazot ve hava transfer hatları |
Patlama basıncı (BP), güvenlik için çalışma basıncının yaklaşık dört katıdır; yani 2SN sınıfı 1/4 inç bir hortumda çalışma basıncı ~400 bar iken patlama sınırı çok daha yüksektir. Sıcaklık tarafında örneğin 1SN sınıfı hortumlar yaklaşık -40 / +100 °C aralığında (kısa süreli +120 °C) çalışır. Bu değerler yönlendirme amaçlıdır; kesin değer için daima hortum üzerindeki basılı yazıyı esas alın.
Tabloyu Nasıl Okumalı?
Tablodaki basınç değerleri tek bir sabit sayı değil, bir aralıktır; çünkü aynı sınıfta çap büyüdükçe çalışma basıncı düşer. Bir sınıf seçerken önce hattınızın çalışma basıncını, sonra iç çapı düşünün: ihtiyacınız aralığın hangi ucuna denk geliyorsa o değere bakın. “Tipik kullanım” sütunu sınıfı doğru konumlandırmak içindir, bağlayıcı bir reçete değil — bir traktör hattı da duruma göre 1SN ya da 2SN olabilir. Kesin karar için elinizdeki hortumun üzerindeki lay-line yazısını okuyun ya da numuneyi bize getirin; sınıfı birlikte doğrularız.
Hidrolik Hortum Ölçüleri: İnç, DN ve Dash Karşılıkları
Sahada aynı iç çap üç farklı dille söylenir: usta "yarımlık" der (inç), katalog DN yazar (milimetre tabanlı), ithal makinenin etiketi dash gösterir (-08 gibi, inçin on altıda biri). Üçü de aynı hortumu anlatır. Aşağıdaki tablo hem bu karşılıkları hem de her ölçünün iki yaygın sınıftaki (1SN / 2SN) çalışma basıncını bir arada verir — "1/2 hidrolik hortum kaç bar taşır?" sorusunun cevabı doğrudan satırında:
| İnç | İç Çap (mm) | DN | Dash | 1SN WP (bar) | 2SN WP (bar) |
|---|---|---|---|---|---|
| 1/4" | 6,4 | DN 6 | -04 | 225 | 400 |
| 3/8" | 9,5 | DN 10 | -06 | 180 | 330 |
| 1/2" | 12,7 | DN 12 | -08 | 160 | 275 |
| 5/8" | 15,9 | DN 16 | -10 | 130 | 250 |
| 3/4" | 19,0 | DN 19 | -12 | 105 | 215 |
| 1" | 25,4 | DN 25 | -16 | 88 | 165 |
| 1.1/4" | 31,8 | DN 31 | -20 | 63 | 125 |
| 1.1/2" | 38,1 | DN 38 | -24 | 50 | 90 |
| 2" | 50,8 | DN 51 | -32 | 40 | 80 |
Basınç kolonları EN 853 standardının nominal çalışma basıncı değerleridir; üretici kataloğuna göre küçük farklar olabilir, kesin değer için hortum üzerindeki lay-line yazısı esastır. Ölçüden emin değilseniz iç çapı kendiniz ölçmeye çalışmayın; kesilen uç ovalleştiği için yanıltır. Numuneyi getirin — kumpasla biz doğrularız.
Çalışma Basıncı Neden Başlangıç Noktası?
Bir hortumu seçerken en kritik değer, hattın sürekli göreceği çalışma basıncıdır (WP). Sistemin manometresinde okuduğunuz basınç, seçtiğiniz sınıfın WP değerinin altında kalmalı; patlama basıncı (BP) ise bu değerin güvenlik payıdır. Basıncı bilmiyorsanız makinenin etiketini ya da manometresini fotoğraflayıp bize iletin.
Sınıfları Yakından Tanıyalım
1SN (SAE 100 R1AT): Tek kat çelik tel örgülü, genel amaçlı orta basınç hortumu; sahada en çok kullanılan sınıftır. 2SN (SAE 100 R2AT): Çift kat örgülü yüksek basınç hortumu; iş makinelerinin ana basınç hatlarının standardıdır ve EN 853 gereği yüksek darbe (impulse) dayanımına sahiptir. 1SC / 2SC (EN 857): 1SN ve 2SN ile benzer basınç sınıfında ama daha ince dış çaplı ve daha dar bükülme yarıçaplıdır; sıkışık makine içi montajlar için idealdir.
R3 ve R6: Tekstil örgülü düşük basınç hortumlarıdır; dönüş, yağlama ve transfer hatlarında ekonomik çözüm sunar. R4: Gömülü çelik helis teli sayesinde vakum altında kesit daralması yapmaz; bu yüzden pompanın tanktan yağ çektiği emiş hattının hortumudur. Çok yüksek basınç gerektiren kırıcı ve ağır uygulamalar içinse dört katlı spiral yapıya geçilir; bunları spiral hidrolik hortumlar sayfasında anlattık.
Hortumu Rekoruyla Birlikte Hazırlıyoruz
Doğru hortum kadar doğru bağlantı da önemlidir. Seçtiğiniz hortumu uygun rekorla eşleştirip presliyoruz; ölçüsünü bilmediğiniz hortumlar için numuneden birebir imalat yapıyoruz. Fiyatı belirleyen faktörleri merak ediyorsanız hidrolik hortum fiyatları sayfamız tarafsız bir özet sunar.
Sınıfı Etiketten Doğrulayın
Rafımızdaki her makara farklı bir sınıf ve çaptır; doğru olanı seçmenin en güvenli yolu, hortumun üzerine basılı lay-line yazısını (örneğin “EN 853 2SN”) okumaktır. Bu yazı sınıfı, iç çapı ve çalışma basıncını birlikte söyler. Emin değilseniz eski hortumu getirin, sınıfını birlikte doğrulayıp preslenmiş takımı hazırlayalım.
Hidrolik Hortum Çeşitleri Hakkında Sık Sorulanlar
1SN ile 2SN hidrolik hortum arasındaki fark nedir?
1SN tek kat, 2SN ise çift kat çelik tel örgülüdür. Aynı çapta 2SN daha yüksek çalışma basıncına dayanır: örneğin 1/4 inç ölçüde 1SN yaklaşık 225 bar, 2SN yaklaşık 400 bar çalışma basıncı verir. 1SN genel iş makinesi ve pres hatları için, 2SN ise ekskavatör gibi yüksek basınç ana hatları için tercih edilir.
Hortumun üzerindeki yazılar (lay-line) ne anlama gelir?
Hortum boyunca basılı yazı; standardı (SAE 100 R1AT, EN 853 1SN gibi), iç çapı, maksimum çalışma basıncını ve üretici bilgisini gösterir. Doğru yedek hortumu seçmenin en güvenli yolu bu yazıyı okumaktır. Etiket okuma rehberimizi blogda ayrıca anlattık.
Çap büyüdükçe çalışma basıncı neden düşüyor?
Aynı örgü yapısında hortumun iç çapı büyüdükçe, iç basıncın örgü üzerinde oluşturduğu kuvvet artar; bu yüzden büyük çaplı hortumların çalışma basıncı daha düşüktür. Örneğin 1SN sınıfında 1/4 inç yaklaşık 225 bar iken 2 inç yaklaşık 40 bardır. Her ölçünün kendi değeri vardır; kesin değer için hortum üzerindeki yazıya bakın ya da bize danışın.
1/2 inç hidrolik hortum kaç bar basınca dayanır?
Sınıfına göre değişir: 1/2 inç (DN 12) ölçüde tek örgülü 1SN hortum yaklaşık 160 bar, çift örgülü 2SN hortum yaklaşık 275 bar çalışma basıncı taşır (EN 853 nominal değerleri). Patlama basıncı bu değerlerin yaklaşık dört katıdır. Hattınızın manometrede okuduğunuz basıncı, seçtiğiniz sınıfın çalışma basıncının altında kalmalıdır.
Doğru hidrolik hortumu nasıl seçmeliyim?
Beş şey belirleyicidir: çalışma basıncı, iç çap, akışkanın türü, sıcaklık aralığı ve montaj yerinin kavis yarıçapı. Emin değilseniz patlayan hortumu ya da makinenizin bilgisini getirin; ölçüp doğru sınıfı birlikte seçelim.
Hidrolik hortum fiyatları ne kadar?
Tek bir rakam vermek mümkün değil: bir hidrolik hortumun fiyatı sınıfına, iç çapına, rekor tipine ve boyuna göre değişir. Bu yüzden sitede toplu bir fiyat çizelgesi yayımlamıyoruz. Ölçüyü ya da bir fotoğrafı iletin, size özel net bir teklif çıkaralım; fiyatı etkileyen faktörleri hidrolik hortum fiyatları sayfamızda ayrıca ele aldık.
Doğru Hidrolik Hortumu Birlikte Seçelim
Sınıftan emin değil misiniz? Patlayan hortumu ya da makinenizin bilgisini iletin; ölçer, doğru sınıfı seçer ve preslenmiş takımı aynı gün hazırlarız.
