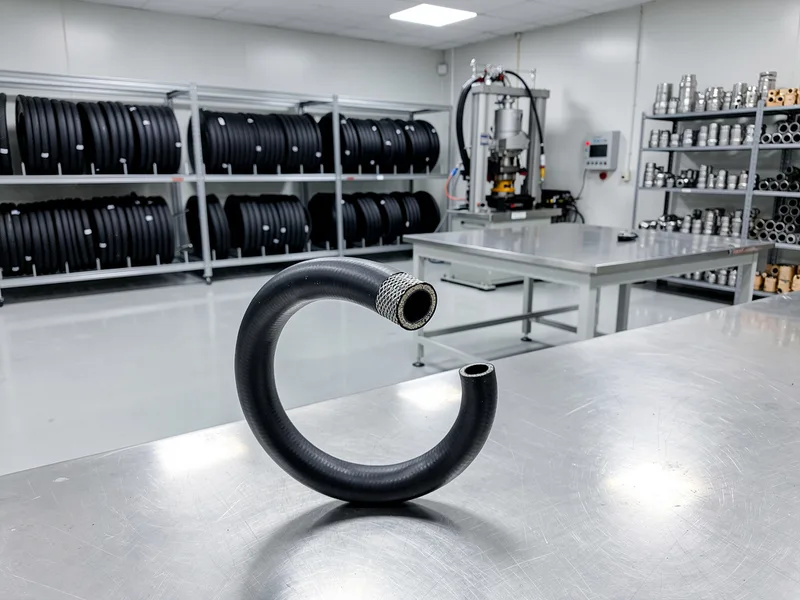

EN 857 1SC / 2SC Kompakt Hidrolik Hortum
İnce dış çaplı ve dar kavisli kompakt örgülü hortum; yüksek basınç gerektiren ama yeri dar olan montajlar için. Dar montaj yerini birlikte değerlendirir, doğru rekorla presleyip çoğu takımı aynı gün teslim ederiz.
EN 857 1SC / 2SC Kompakt Hortum Nedir?
EN 857, çelik tel örgülü hidrolik hortumların "kompakt" ailesini tanımlayan Avrupa standardıdır. 1SC tek kat, 2SC ise çift kat örgüyle takviye edilir; bu yönüyle klasik 1SN ve 2SN hortumlarla aynı basınç mantığını paylaşırlar. Aradaki fark yapıda değil, ölçüdedir: kompakt hortumun dış lastik kılıfı daha ince tutulduğu için aynı iç çapta hem daha küçük dış çapa hem de daha dar bir bükülme yarıçapına iner. Yani hattın taşıdığı basıncı düşürmeden hortumu makinenin dar boşluklarına sokabilirsiniz. Kompakt hortumu ayrı bir sınıf değil, aynı basınç sınıfının "yer kazandıran" versiyonu olarak düşünmek en doğrusudur.
Teknik Özellikler
Aşağıdaki değerler sınıfı konumlandırmak içindir; her ölçünün kesin çalışma basıncı hortum üzerindeki basılı lay-line yazısında yazar.
| Standart | EN 857 1SC (tek örgü) / EN 857 2SC (çift örgü) |
| Takviye | Kompakt çelik tel örgü — 1SC tek kat, 2SC çift kat |
| Basınç Sınıfı | 1SC ≈ 1SN, 2SC ≈ 2SN (aynı basınç sınıfı) |
| Dış Çap | Aynı iç çapta standart 1SN/2SN'e göre daha ince |
| Bükülme Yarıçapı | Standart hortuma göre daha dar (kompakt geometri) |
| Tipik Kullanım | Mini ekskavatör, forklift, sıkışık makine içi hatlar |
1SC ve 2SC'nin çapa göre kaç bar taşıdığını, karşılık geldikleri 1SN ve 2SN değerleriyle yan yana hidrolik hortum çeşitleri sayfasındaki inç–mm–DN tablosunda görebilirsiniz. Kompakt hortum aynı basınç sınıfına oturduğu için değerleri de o satırlardan okuyabilirsiniz.
Nerede Kullanılır?
Kompakt hortumun asıl değeri, yerin dar olduğu montajlarda ortaya çıkar. Mini ekskavatör bom ve arm hatları, forklift direk ve kaldırma devreleri, makine gövdesi içine döşenen sıkışık besleme hatları tipik kullanım alanlarıdır. Bu tür yerlerde standart bir tel örgülü hortum ya izin verilen bükülme yarıçapını zorlar ya da yanındaki parçaya sürterek zamanla aşınır. 1SC/2SC'nin dar kavisi sayesinde hortum keskin dönüşleri erken yorulmadan alır, hat daha derli toplu döşenir ve montaj boşluğu kısıtlıyken bile temiz bir güzergâh çıkar. Basınç ihtiyacı yüksek ama yer dar olduğunda ilk bakılacak sınıf budur.
Doğru Sınıfı ve Rekoru Birlikte Seçelim
Yeriniz genişse ve basınç yüksekse çoğu zaman klasik 2SN hortum yeterlidir; montaj alanı daraldığında ise 1SC/2SC devreye girer. Düşük basınçlı dönüş ve yağlama hatları için SAE 100 R3 tekstil örgülü hortuma, pompanın tanktan yağ çektiği emiş hattı için SAE 100 R4 emiş-dönüş hortumuna bakabilirsiniz. Hangi sınıf olursa olsun, seçtiğiniz hortumu makinenizin bağlantısına uygun rekorla eşleştirip presliyoruz; ölçüsünü bilmediğiniz hortumlar için patlayan numuneden birebir çalışırız. Tüm sınıfları ve ürün yelpazesini hidrolik hortumlar ve ürünler sayfalarında bulabilirsiniz.
Kompakt Hidrolik Hortum Hakkında Sık Sorulanlar
EN 857 1SC ile 2SC arasındaki fark nedir?
İkisi de kompakt örgülü hidrolik hortumdur; fark takviye kat sayısındadır. 1SC tek kat çelik tel örgüyle, 2SC çift kat örgüyle takviye edilir. Bu yüzden aynı çapta 2SC daha yüksek basınca ve darbeye dayanır; 1SC ise daha esnek olup orta basınç hatları için uygundur. Basit bir eşleştirmeyle 1SC klasik 1SN'in, 2SC ise 2SN'in kompakt karşılığıdır. Hangisinin gerektiğini hattın çalışma basıncı belirler.
1SC/2SC kompakt hortum, 1SN/2SN yerine kullanılabilir mi?
Evet. EN 857 1SC ve 2SC, sırasıyla 1SN ve 2SN ile aynı basınç sınıfındadır; ayrıştıran taraf daha ince dış çapa ve daha dar bükülme yarıçapına sahip olmalarıdır. Yani basınçtan ödün vermeden daha sıkışık yerlere döşenebilirler. Değişimde tek dikkat edilecek şey ölçünün ve rekorun birebir eşleşmesidir; kesin çalışma basıncı için hortum üzerindeki lay-line yazısını esas alın.
Sıkışık montajda neden kompakt hortum tercih edilir?
Standart tel örgülü hortumun dış çapı ve bükülme yarıçapı, dar boşluklarda sorun çıkarır: hortum ya keskin dönüşte zorlanır ya da komşu parçaya sürterek aşınır. 1SC/2SC'nin ince kılıfı ve dar kavisi bu iki sorunu birden çözer; hat daha derli toplu döşenir ve keskin dönüşlerde erken yorulmaz. Mini ekskavatör, forklift ve makine içi sıkışık hatlar bunun tipik örnekleridir.
Dar Montaja Uygun Kompakt Hortum
Yeriniz dar, basıncınız yüksekse doğru sınıf kompakt hortum olabilir. Makinenizin bilgisini ya da patlayan hortumu iletin; ölçer, uygun rekorla presler ve çoğu takımı aynı gün teslim ederiz.
