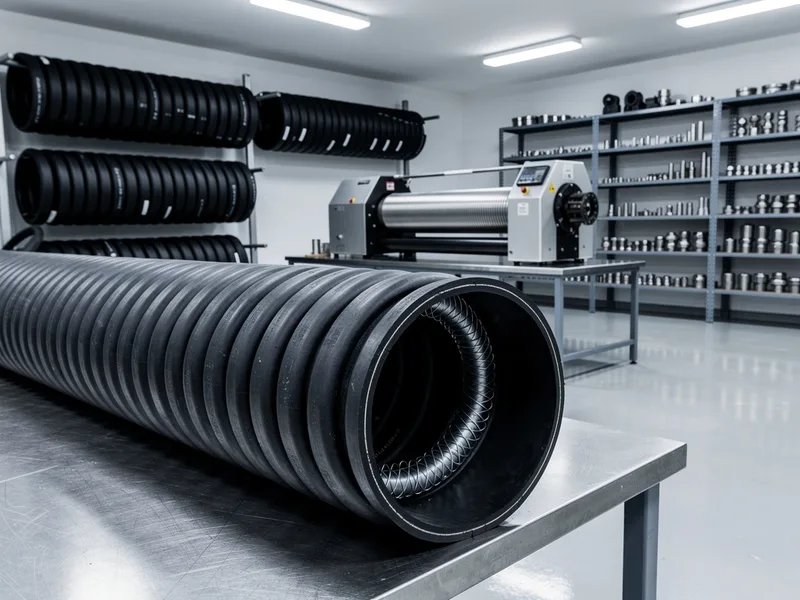

SAE 100 R4 Emiş-Dönüş Hortumu
Tekstil takviyeli, gövdesine gömülü çelik helis telli emiş ve dönüş hortumu; pompa yağı vakumla çekerken hortum içeri çökmez, kesit daralması yapmaz. Ölçüsünü alır, uygun rekorla presler ve teslim ederiz.
SAE 100 R4 Emiş-Dönüş Hortumu Nedir?
R4, hidrolik devrenin emiş ve dönüş tarafı için üretilmiş düşük basınç hortumudur. Basıncı taşıyan çelik tel örgülü sınıfların aksine gövdesinde sarmal biçimde gömülü bir çelik helis tel bulunur; asıl takviyeyi ise tekstil örgü sağlar. Bu helis, hortumu vakuma yani negatif basınca karşı ayakta tutan parçadır. Pompa, yağı tanktan emerken hat içinde emme oluşur; helis olmasa hortum içeri çöker, kesiti daralır ve pompa aç kalır. R4'te bu risk yoktur: emiş sırasında hortum çökmediği için debi düşmez, pompa kavitasyona girmez. Kısacası R4 bir güç hattı hortumu değil, akışın pompaya sağlıklı ulaşmasını garanti eden emiş hattı hortumudur.
Teknik Özellikler
Aşağıdaki değerler ürünün görevini özetler; kesin sınıfı daima sökülen hortumun üzerindeki basılı lay-line yazısından doğrulayın.
| Standart | SAE 100 R4 |
| Takviye | Tekstil örgü + gövdeye gömülü çelik helis (spiral) tel |
| Görev | Emiş (vakum) hattı ve düşük basınçlı dönüş hattı |
| Vakum Davranışı | Çelik helis desteğiyle kesit daralması yapmaz, içeri çökmez |
| Tipik Kullanım | Hidrolik tank–pompa emiş hattı, düşük basınçlı dönüş hatları |
R4'ün görevini basınç hortumlarıyla karıştırmamak önemlidir; sınıflar arası farkı ve hangi hattın hangi hortumu istediğini hidrolik hortum çeşitleri sayfasında yan yana görebilirsiniz.
Nerede Kullanılır?
R4'ün doğal yeri hidrolik tank ile pompa arasındaki emiş borusudur. Bu hatta yağ basınçla itilmez, pompanın oluşturduğu vakumla çekilir; dolayısıyla hortumun yüksek basınca değil, çökmeye karşı dirençli olması gerekir. Aynı özellik R4'ü düşük basınçlı dönüş hatları için de uygun kılar. Hidrolik güç üniteleri, iş makineleri ve pres devrelerinin tank çevresindeki emiş–dönüş bağlantılarında R4 sıkça kullanılır. Hattın gördüğü basınç yükseldiğinde ise emiş sınıfı değil, çelik tel örgülü basınç hortumları devreye girer; en ağır darbeli hatlarda dört katlı spiral hidrolik hortumlara çıkılır.
Doğru Sınıf ve Rekorla Hazırlıyoruz
Emiş hattına yanlışlıkla basınç hortumu ya da basınç hattına emiş hortumu takmak sık yapılan bir hatadır; ikisi de hattı sızdırır. Biz sökülen numuneyi inceleyip doğru sınıfı belirledikten sonra hortumu makinenizin bağlantısına uygun rekorla eşleştirir ve presleriz. Basınç tarafı için çelik tel örgülü SAE 100 R1AT / EN 853 1SN sınıfına, düşük basınçlı yağ-yakıt transfer hatları için SAE 100 R6 / EN 854 R6 sınıfına, tüm yelpazeye ise hidrolik hortumlar ve ürünler sayfalarından ulaşabilirsiniz.
SAE 100 R4 Emiş Hortumu Hakkında Sık Sorulanlar
SAE 100 R4 emiş hortumu nerede kullanılır?
R4, basınç hattı değil emiş ve dönüş hattı hortumudur. En yaygın yeri hidrolik tank ile pompa arasındaki emiş borusudur; pompa yağı buradan vakumla çeker. Bunun yanında güç ünitelerinin ve iş makinelerinin düşük basınçlı dönüş hatlarında da kullanılır. Basıncı yüksek ana hatlarda R4 aramayın; oraya çelik tel örgülü sınıflar girer.
Emiş hortumu vakum altında büzülür mü?
Düz bir hortum vakumda içeri çöker ve kesiti daralır; bu da pompayı aç bırakıp kavitasyona yol açar. R4 hortumun gövdesine sarmal biçimde gömülü çelik helis tel tam da bunu engeller. Helis, negatif basınçta hortumu içeriden ayakta tutar; kesit daralmaz, emiş debisi düşmez. Emiş hattında R4 tercih edilmesinin asıl sebebi budur.
Dönüş hattına R4 mü yoksa basınç hortumu mu takmalıyım?
Dönüş hattı düşük basınç gördüğü için R4 çoğu makinede yeterli ve ekonomik seçimdir. Ancak hattın gerçekten emiş/dönüş mü yoksa yük altında basınç mı taşıdığından emin olun. Emin değilseniz sökülen hortumu Ostim atölyemize getirin; lay-line yazısına ve hattın görevine bakıp doğru sınıfı birlikte belirleyelim, yanlış hortumla hat sızdırmasın.
Emiş-Dönüş Hattınız İçin Doğru Hortum
Tank-pompa emiş hattınızda çöken ya da yorulan hortumu Ostim atölyemize getirin; sınıfını doğrular, uygun rekorla presler ve teslim ederiz.
