Spiral Hidrolik Hortum Çeşitleri
Dört ila altı kat çelik spiral sargılı, çok yüksek basınç ve darbeli yük için üretilmiş hortumlar. EN 856 (4SP, 4SH, R12, R13) ve SAE 100 R15 standartlarındaki tüm sınıfları stokta tutuyor, ölçüsüne göre rekorlayıp aynı gün presliyoruz.
Spiral Hidrolik Hortum Nedir, Örgülü Hortumdan Farkı Ne?
Spiral hidrolik hortum, çelik tellerin iç lastiğin üzerine sarmal (helis) biçimde, birbirinin tersine dört ila altı kat hâlinde sarılmasıyla üretilen bir yüksek basınç hortumudur. Sıradan hortumda tel çapraz olarak örülür; spiralde ise her kat düzgün bir helis çizer ve komşu katlar ters yönde sarılarak basıncı dengeler. Bu yapı sayesinde spiral hortum, örgülü hortumun zorlandığı iki yerde öne çıkar: çok yüksek çalışma basıncı ve sürekli açılıp kapanan darbeli (impulse) yük. Bir ekskavatörün bom-arm hattı ya da bir kırıcı gibi durmadan basınç değiştiren yerlerde örgülü hortum zamanla yorulurken, spiral yapı bu gerilmeyi katlar arasına daha eşit dağıtır ve belirgin şekilde uzun ömür verir. Genel tel örgülü sınıfların çap-basınç karşılaştırmasını hidrolik hortum çeşitleri sayfamızda ayrıca ele aldık; bu sayfa yalnız spiral sınıflara odaklanır.
Spiral Hortum Sınıfları Karşılaştırma Tablosu
Aşağıdaki tablo, atölyemizde en sık istenen spiral hortum sınıflarını standardı, yapısı, çalışma basıncı (WP) ve tipik kullanım alanıyla birlikte karşılaştırır. 4SP ve 4SH sınıflarında basınç çapa göre değişir; R12, R13 ve R15 tarafında ise değer daha sabittir ve büyük çaplarda bile aynı kalır.
| Sınıf | Standart | Yapı | Çalışma Basıncı (WP) | Tipik Kullanım |
|---|---|---|---|---|
| EN 856 4SP | DIN-EN 856 4SP | Dört kat çelik spiral | ~165–445 bar (çapa göre) | Ekskavatör bom-arm, hidrolik pres, darbeli yüksek basınç |
| EN 856 4SH | DIN-EN 856 4SH | Dört kat çelik spiral (büyük çap) | ~210–420 bar (3/4"=420, 2"=210) | Büyük ekskavatör, maden makineleri, ağır ana hat |
| SAE 100 R12 | SAE 100 R12 / EN 856 R12 | Dört kat spiral tel | 275 bar (1"e kadar; 4000 psi) | İş makinesi ve sabit tesis yüksek basınç hatları |
| SAE 100 R13 | SAE 100 R13 / EN 856 R13 | Çok katlı çelik spiral | 350 bar sabit (5000 psi) | Madencilik, ağır inşaat, yüksek tonajlı pres |
| SAE 100 R15 | SAE 100 R15 (ISO 3862) | Çok katlı çelik spiral | 420 bar sabit (6000 psi) | Maden ve tünel ekipmanı, ultra yüksek basınç |
| Hidrolik Kırıcı Hortumu | EN 856 4SP/4SH veya R12 | Spiral + koruma sargısı | Darbe (impulse) yüküne göre | Ekskavatör kırıcı, şantiye ve maden kırıcıları |
Tablodaki 4SP ve 4SH değerleri çapa bağlı bir aralıktır; 4SP'de en yüksek basınç 3/8" gibi ince çaplarda, en düşük basınç 2" gibi kalın çaplarda görülür. R13 ve R15'in farkı ise çap büyüdükçe basıncın düşmemesidir — bu iki sınıf kalın hatta bile sabit değerini korur. Kesin değer için her zaman hortumun üzerine basılı yazıyı (lay-line) esas alın; emin değilseniz numuneyi getirin, kumpasla birlikte doğrularız.
Neden Darbeli Hatlarda Spiral?
Bir kırıcının ya da presin hattında basınç saniyede birçok kez tepe yapıp düşer. Bu açılıp kapanma, örgülü hortumun çapraz tellerini zamanla yorar. Spiral yapıda teller helis boyunca uzandığı için bu darbe yükü katlara daha düzgün dağılır ve hortum çok daha uzun süre dayanır. Ağır iş makinesi ve maden ekipmanında spiral hortumun tercih edilmesinin asıl nedeni budur.
Spiral Hortum Sınıflarını Yakından Tanıyalım
EN 856 4SP: Dört kat çelik spiral sargılı, geniş çap aralığını kapsayan temel yüksek basınç sınıfıdır; ince çaplarda çok yüksek basınca dayanır ve darbeli yüklerde örgülü hortuma göre uzun ömür verir. EN 856 4SH: Yine dört kat spiralli, ama özellikle büyük çaplarda (tipik 3/4"–2") yüksek basıncı ve debiyi taşıyacak şekilde tasarlanmış ağır hizmet sınıfıdır; büyük ekskavatör ve maden makinelerinin ana hatlarında kullanılır.
SAE 100 R12: Dört kat spiral telli, 4000 psi sınıfı hortum; 1" çapa kadar sabit 275 bar çalışma basıncı sunar, daha büyük çaplarda değer bir miktar düşer. SAE 100 R13: Çok katlı spiralli ağır hizmet hortumudur ve tüm çaplarda sabit 350 bar (5000 psi) verir — madencilik ve yüksek tonajlı pres uygulamalarının standardıdır. SAE 100 R15: Serinin en üst basınç sınıfıdır; tüm çaplarda sabit 420 bar (6000 psi) taşır ve maden, tünel gibi ultra yüksek basınçlı devrelerde tercih edilir. Hidrolik kırıcı hortumu ise ayrı bir ürün değil, bu sınıflardan (çoğunlukla 4SP, 4SH ya da R12) darbeye göre seçilip koruma spiraliyle hazırlanan bir takımdır.
Bu Kategorideki Spiral Hortumlar
Her sınıfın ayrı bir sayfası var; standardını, çap aralığını ve çalışma basıncını orada detaylandırdık. Hangisinin hattınıza oturduğundan emin değilseniz, aşağıdan girip karşılaştırabilir ya da doğrudan bize ölçüyü iletebilirsiniz.
EN 856 4SP Spiral Hortum
Dört kat çelik spiral sargılı yüksek basınç hortumu. Darbeli yükte örgülü hortuma göre belirgin şekilde uzun ömür verir; ekskavatör bom-arm hatlarının bilinen çözümüdür.
İncele →EN 856 4SH Spiral Hortum
Dört kat spiralli ağır hizmet hortumu; özellikle büyük çaplarda (3/4"–2") yüksek basınç taşır. Büyük ekskavatör ve maden makinelerinin ana basınç hatları için biçilmiş kaftan.
İncele →SAE 100 R12 Spiral Hortum
Dört kat spiral telli, 4000 psi sınıfı hortum. 1" çapa kadar sabit 275 bar çalışma basıncı verir; iş makinesi ve sabit tesis yüksek basınç hatlarında yaygındır.
İncele →SAE 100 R13 Spiral Hortum
Çok katlı spiral sargısıyla tüm çaplarda sabit 350 bar (5000 psi) çalışma basıncı sunar. Madencilik, ağır inşaat makineleri ve yüksek tonajlı presler için tasarlanmıştır.

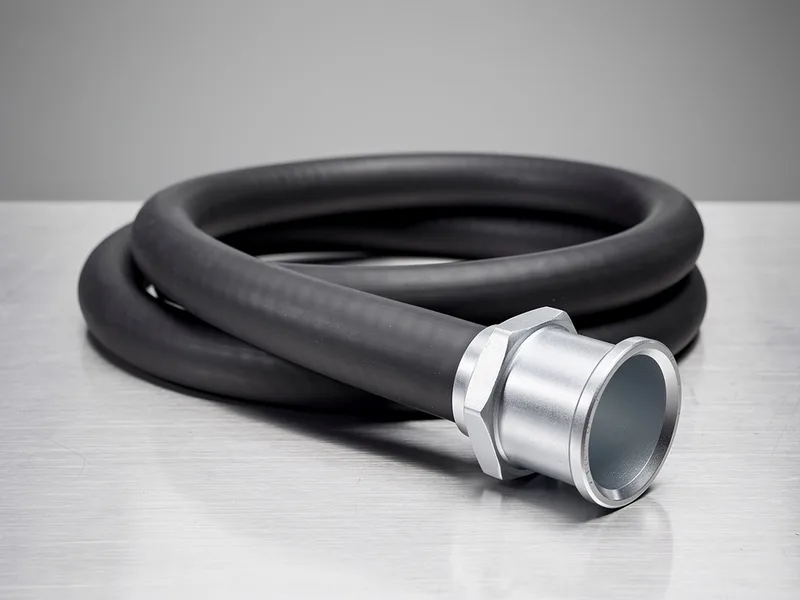

İncele →SAE 100 R15 Spiral Hortum
Serinin en üst basınç sınıfı: tüm çaplarda sabit 420 bar (6000 psi). Maden ve tünel ekipmanları ile ultra yüksek basınçlı hidrolik devrelerin hortumudur.

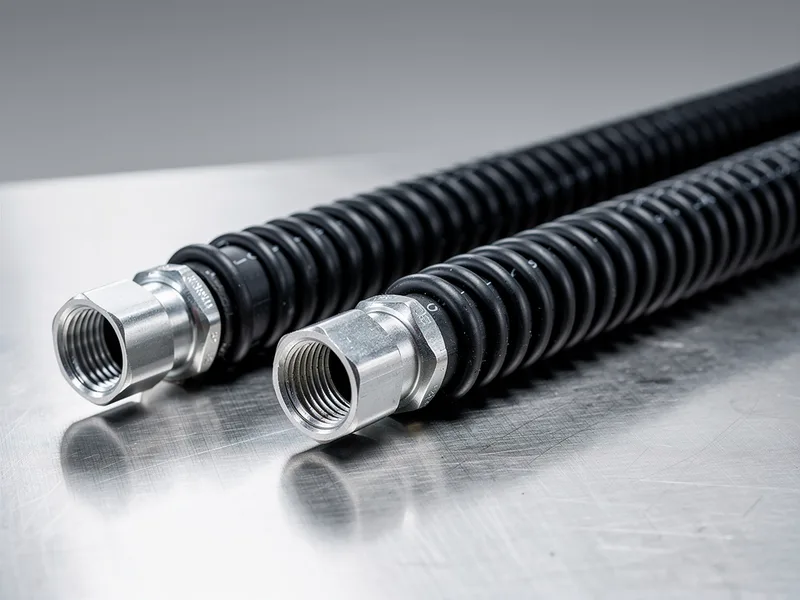

İncele →Hidrolik Kırıcı Hortumu
Kırıcı (tabanca) hatları için darbeye dayanıklı spiral hortum takımı; preslenmiş rekorlarıyla montaja hazır teslim edilir. Sürekli darbeye göre seçilir, koruma spirali öneririz.
İncele →Rekoruyla Presleyip Hazır Teslim Ediyoruz
Yüksek basınçlı bir spiral hortumda bağlantı, hortumun kendisi kadar önemlidir; yanlış manşon ya da uyumsuz rekor, en iyi hortumu bile ilk darbede sızdırır. Bu yüzden seçtiğiniz spiral hortumu uygun rekorla eşleştirip pres makinesinde manşonla presliyoruz; takımı sızdırmazlığı kontrol edilmiş hâlde teslim ediyoruz. Kırıcı ve ağır hizmet hatlarında rekor–hortum uyumu daha kritik olduğu için ikisini ayrı ayrı değil, birlikte hazırlıyoruz. Spiral dışındaki tel örgülü, pnömatik ve endüstriyel seçenekleri ise tüm ürünler sayfamızda görebilirsiniz. Elinizdeki eski takımı ya da bir fotoğrafını iletmeniz, doğru sınıfı ve rekoru kesinleştirmek için yeterli.
Spiral Hidrolik Hortumlar Hakkında Sık Sorulanlar
Spiral hidrolik hortum ile örgülü hortum arasındaki fark nedir?
Örgülü hortumda takviye, iç lastiğin üzerine çapraz örülmüş bir ya da iki kat çelik telden oluşur; orta-yüksek basınç için idealdir. Spiral hortumda ise çelik teller sarmal (helis) biçimde, birbirinin tersine dört ila altı kat hâlinde sarılır. Bu yapı hem çok daha yüksek basınca dayanır hem de sürekli açılıp kapanan darbeli yükü çok daha iyi taşır. Kısaca: sabit orta basınç örgülü, yüksek ve darbeli basınç spiral hortumun işidir.
4SP ile 4SH spiral hortum arasındaki fark nedir?
İkisi de dört kat çelik spiral sargılıdır, dolayısıyla yapı olarak akrabadır. 4SP daha geniş bir çap aralığını kapsar; küçük çaplarda çok yüksek basınç (yaklaşık 445 bara kadar) verir. 4SH ise büyük çaplarda (tipik 3/4"–2") yüksek basıncı ve debiyi taşıyacak şekilde tasarlanmıştır. Yani ince hatlarda çoğunlukla 4SP, kalın ana hatlarda 4SH tercih edilir. Çapınızı ve çalışma basıncınızı söyleyin, hangisinin oturduğunu birlikte belirleyelim.
Hidrolik kırıcı için hangi hortum kullanılır?
Kırıcı hattı sürekli darbe (impulse) altında çalışır; burada örgülü hortum kısa sürede yorulur. Bu yüzden kırıcı hortumu genellikle EN 856 4SP, 4SH ya da R12 sınıfı spiral hortumdan yapılır ve dış yüzeye bir koruma spirali eklemenizi öneririz. Seçimi tek başına basınç değil, hattın gördüğü darbe sıklığı belirler. Kırıcınızın markasını ve hat ölçüsünü iletin, doğru sınıfı seçip preslenmiş takımı hazırlayalım.
R13 ve R15 spiral hortum kaç bar basınca dayanır?
SAE 100 R13 tüm çaplarda sabit 350 bar (5000 psi) çalışma basıncı verir; R15 ise serinin en üst sınıfı olarak tüm çaplarda sabit 420 bar (6000 psi) taşır. Bu iki sınıfın avantajı, örgülü hortumların aksine çap büyüdükçe basıncın düşmemesidir — kalın hatta bile aynı değeri korurlar. Bu yüzden madencilik ve tünel ekipmanı gibi çapı büyük, basıncı yüksek işlerde tercih edilirler.
Spiral hortumu da rekorla presleyip hazır veriyor musunuz?
Evet. Ostim atölyemizde spiral hortumu size uygun rekorla eşleştirip pres makinesinde manşonla sıkıyor, sızdırmazlığı kontrol edilmiş bir takım olarak teslim ediyoruz. Yüksek basınçlı spiral hatlarda rekor–manşon uyumu örgülü hortuma göre daha kritiktir; bu yüzden hortumu ve bağlantısını birlikte hazırlıyoruz. Eski takımı ya da bir fotoğrafını getirmeniz seçimi kesinleştirmek için yeterli.
Spiral Hortumunuz İçin Doğru Sınıfı Birlikte Seçelim
4SP mi, 4SH mı, yoksa sabit basınçlı R13/R15 mi? Kırıcı ya da ana hat ölçünüzü iletin; sınıfı belirleyip rekorlu, preslenmiş takımı aynı gün hazırlayalım.
