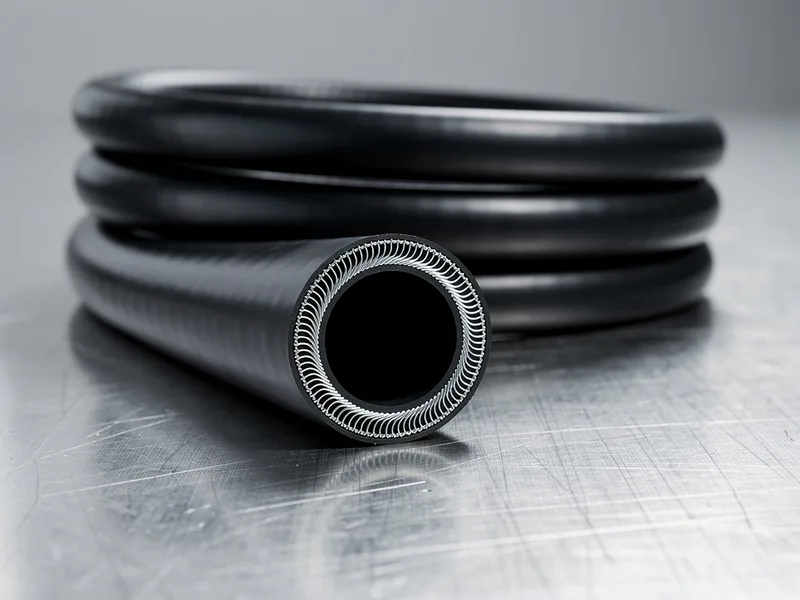

SAE 100 R1AT / EN 853 1SN Hidrolik Hortum
Tek kat çelik tel örgülü orta basınç hidrolik hortumu; traktör, iş makinesi dönüş hatları ve genel sanayi hidroliğinin en çok satılan sınıfıdır. Ölçüsünü stoktan bulur, uygun rekorla presler ve çoğu takımı aynı gün hazırlarız.
1SN Hidrolik Hortum Nedir?
SAE 100 R1AT ve DIN-EN 853 1SN, aynı hortum sınıfını tanımlayan iki koddur: tek kat çelik tel örgüyle güçlendirilmiş, orta basınç bölgesinde çalışan genel amaçlı bir hidrolik hortum. İç lastiği yağa dayanıklı sentetik kauçuktan, takviyesi tek sıra yüksek mukavemetli çelik telden, dış kılıfı ise aşınmaya ve hava koşullarına karşı koruyan kauçuktan oluşur. Tek örgüsü sayesinde daha esnek ve daha hesaplıdır; bu yüzden atölyede en çok kesilen, sahada en çok tercih edilen sınıf odur. Bakım sırasında değiştirilen hortumların büyük kısmı bu sınıfa girdiği için raf ve stok yönetimini de kolaylaştırır. Basınç ihtiyacı arttığında ise çift örgülü SAE 100 R2AT / 2SN hortuma geçilir.
Teknik Özellikler
Aşağıdaki değerler yönlendirme amaçlıdır; kesin değer için daima hortumun üzerindeki basılı lay-line yazısını esas alın.
| Standart | SAE 100 R1AT / DIN-EN 853 1SN |
| Takviye | Tek kat çelik tel örgü |
| Çalışma Basıncı (WP) | ~40–225 bar (çapa göre; 1/4" ≈ 225 bar, 2" ≈ 40 bar) |
| Patlama Basıncı (BP) | Çalışma basıncının ~4 katı (EN 853 emniyet oranı) |
| Sıcaklık Aralığı | ~-40 / +100 °C (kısa süreli +120 °C) |
| Tipik Kullanım | Traktör, iş makinesi dönüş ve basınç hatları, genel sanayi hidroliği |
Çalışma basıncının çapa göre nasıl değiştiğini ve diğer sınıflarla yan yana karşılaştırmasını hidrolik hortum çeşitleri sayfasındaki inç–mm–DN tablosunda görebilirsiniz.
Nerede Kullanılır?
1SN, basıncın orta seviyede kaldığı ama debinin süreklilik gösterdiği hatların hortumudur. Traktör ve tarım makinelerinin kaldırma-indirme kolları, iş makinelerinin dönüş (return) ve besleme hatları, tezgâh presleri, forkliftler ve genel sanayi hidroliği tipik kullanım alanlarıdır. Aynı çapta değerlendirildiğinde 1SN, orta basınçlı ve darbesi sınırlı devrelerde uzun yıllar sorunsuz çalışır. Doğru çap ve doğru büküm yarıçapıyla döşendiğinde ısınma ve sürtünmeden kaynaklı erken yorulma da azalır, böylece hortum ilk günkü esnekliğini uzun süre korur. Kırıcı, ekskavatör bomu gibi darbeli ve yüksek basınçlı hatlar söz konusu olduğunda ise çift örgülü 2SN ya da çok katlı spiral hidrolik hortumlar tercih edilmelidir.
Doğru Rekor ve Ölçüyle Hazırlıyoruz
1SN hortumun performansı kadar ucundaki bağlantı da önemlidir; yanlış rekor seçilirse hat sızdırır. Makinenizin diş tipine göre DKOL, JIC ya da BSP rekoru eşleştirip hortumu ölçüsüne uygun manşonla presliyoruz; ölçüsünü bilmediğiniz patlak numuneden birebir çalışıyoruz. Daha kompakt ve dar radüste kıvrılabilen hatlar için EN 857 1SC / 2SC kompakt hortumlarını, tüm sınıfları ve ekipmanları ise hidrolik hortumlar ve ürünler sayfalarında bulabilirsiniz.
1SN Hidrolik Hortum Hakkında Sık Sorulanlar
1SN ile 2SN hidrolik hortum arasındaki fark nedir?
Temel fark takviye kat sayısındadır. 1SN tek kat, 2SN ise çift kat çelik tel örgüyle örülür. Aynı çapta değerlendirildiğinde 2SN daha yüksek çalışma basıncına ve daha çok basınç darbesine dayanır; 1SN ise daha esnek, daha hafif ve daha ekonomiktir. Orta basınçlı dönüş ve besleme hatlarında 1SN yeterli olur, sürekli yüksek basınç ve darbe varsa 2SN sınıfına çıkılır. Emin değilseniz hattın çalışma basıncını söyleyin, uygun sınıfı birlikte belirleyelim.
1SN hidrolik hortum hangi basınca ve sıcaklığa dayanır?
Çalışma basıncı çapla ters orantılıdır: 1/4 inç ölçüde yaklaşık 225 bara kadar dayanırken 2 inç ölçüde yaklaşık 40 bara iner. Patlama basıncı, EN 853 emniyet oranı gereği çalışma basıncının yaklaşık dört katıdır. Sıcaklık olarak yaklaşık -40 ile +100 °C arasında, kısa süreli +120 °C değerine kadar güvenle çalışır. Kesin değer için daima hortum üzerindeki basılı lay-line yazısını esas alın.
Traktör ve iş makinesi için 1SN hortum yeterli mi?
Çoğu traktör kaldırma kolunda, tarım makinesinde ve iş makinesinin dönüş hattında 1SN fazlasıyla yeterlidir; bu araçların büyük bölümünde fabrika çıkışı zaten bu sınıf kullanılır. Yalnız kırıcı besleme hattı ya da ana basınç devresi gibi yüksek ve darbeli basınç gören noktalarda 2SN tercih edilmelidir. Hangi hatta ne taktığınızdan emin değilseniz eski hortumun etiketini birlikte okur, aynı sınıfla değiştiririz.
1SN Hortumunuzu Ölçüsüne Göre Presleyelim
Traktörünüzün veya iş makinenizin patlayan 1SN hortumunu Ostim'deki atölyemize getirin ya da ölçüsünü iletin; doğru rekorla presleyip basınç kontrolünden geçirir, çoğu takımı aynı gün teslim ederiz.
