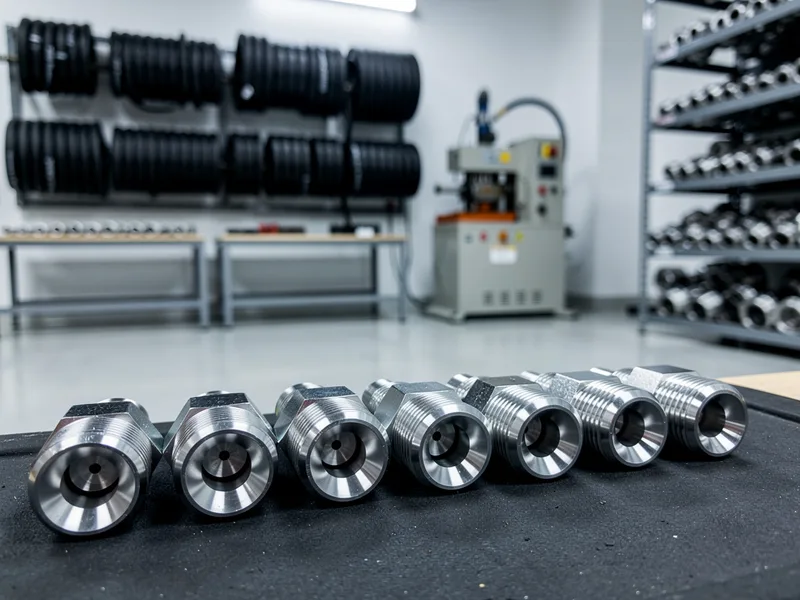

JIC Rekorlar (UNF Dişli)
37 derece konili Amerikan standardı hidrolik rekorlar; UNF dişli ve metal-metal sızdırmazlıklıdır. İthal iş makinelerinde en çok karşılaşılan bağlantıdır. Söktüğünüz parçayı getirin; doğru sınıfı eşleştirip hortumunuza presleyelim.
JIC Rekor Nedir?
JIC rekor, ucundaki 37 derecelik konik yüzeyle sızdırmazlık sağlayan Amerikan standardı bir hidrolik bağlantı parçasıdır; sahada çoğu usta buna kısaca "rakor" da der. Dişi UNF, yani Amerikan ince diş profilindedir. Önemli olan nokta şudur: burada basıncı tutan diş değil, karşılıklı iki parçanın 37° konik yüzeylerinin birbirine metal-metal oturmasıdır. Conta ya da o-ring yoktur; doğru torkla sıkıldığında iki metal yüzey basıncı kendisi keser. Bu yalın yapı, JIC rekoru hem defalarca sökülüp takılabilen hem de yüksek basınçta güvenilir bir bağlantı hâline getirir.
Teknik Özellikler
Aşağıdaki değerler bağlantının sınıfını tanımlar; ölçü ve diş adımını netleştirmek için en sağlıklısı, elinizdeki eski parçayı atölyeye getirmenizdir.
| Standart | SAE J514 / ISO 8434-2 |
| Diş Tipi | UNF (Amerikan ince diş) |
| Koni Açısı | 37° |
| Sızdırmazlık | Metal-metal (konik yüzey) |
| Bağlantı Biçimi | Flare (konili) rekor |
| Tipik Kullanım | Amerikan ve Uzakdoğu menşeli iş makineleri, tarım ekipmanları |
JIC dışındaki diğer bağlantı sınıflarını ve hangi makineye hangisinin uyduğunu hidrolik rekorlar sayfasında topluca görebilirsiniz.
Nerede Kullanılır?
JIC rekor, ağırlıklı olarak Amerikan ve Uzakdoğu menşeli iş makinelerinde ve tarım ekipmanlarında karşınıza çıkar. İthal bir ekskavatör, yükleyici, biçerdöver ya da traktör ön yüklerinde hidrolik hatlar çoğunlukla UNF dişli, 37 derece konili bu bağlantıyla çekilmiştir. Metal-metal sızdırmazlığı sayesinde saha koşullarında pratik bir çözümdür; bir hat söküp taktığınızda ayrı bir conta aramanız gerekmez. Yalnız açıya dikkat: 37° JIC ile 45° SAE konisi ilk bakışta benzer görünür ama birbirine oturmaz, karıştırıldığında hat sızdırır.
Doğru Rekoru Birlikte Seçelim
Rekor doğru olmadan hortum ne kadar sağlam olursa olsun bağlantı ter döker. Makinenizin menşeine ve mevcut bağlantısına göre JIC yerine kimi zaman ORFS rekor ya da NPT rekor gerekebilir; söktüğünüz eski parçayı getirdiğinizde sınıfı, açıyı ve diş adımını birlikte doğrularız. Seçtiğimiz rekoru hortumunuza preslemeyle monte eder, tüm bağlantı ve ürün yelpazesini ürünler sayfasında görmenizi sağlarız.
JIC Rekorlar Hakkında Sık Sorulanlar
JIC rekorun koni açısı kaç derecedir?
JIC rekorun koni açısı 37 derecedir; sızdırmazlık bu konik yüzeyin karşı parçayla metal-metal temasından doğar, ayrı bir conta ya da o-ring kullanılmaz. Benzer görünen 45 derecelik SAE konisiyle karıştırmamak gerekir: açı yanlışsa iki yüzey tam oturmaz ve hat basınç altında ter döker. Emin değilseniz parçayı getirin, açıyı ve dişi mastarla birlikte doğrulayalım.
JIC ile ORFS rekor arasındaki fark nedir?
İkisi de Amerikan kökenlidir ama sızdırmazlık mantıkları ayrıdır. JIC 37 derecelik konik yüzeyle metal-metal keser; ORFS rekor ise düz alın yüzeyine yerleşen bir o-ring ile sızdırmazlık sağlar. Titreşimin yüksek olduğu hatlarda ORFS daha az gevşer, buna karşın JIC daha yaygın ve sökülüp takması pratiktir. Makinenizin mevcut bağlantısı hangisiyse onu koruyun.
JIC rekor hangi iş makinelerinde bulunur?
Amerikan ve Uzakdoğu menşeli iş makinelerinde ve tarım ekipmanlarında UNF dişli JIC bağlantıya sık rastlanır. Avrupa menşeli makinelerde ise çoğunlukla metrik DKOS ya da NPT gibi başka standartlar çıkar. Bu yüzden marka ve menşe önemlidir; söktüğünüz eski rekoru yanınızda getirirseniz doğru sınıfı ilk denemede eşleştiririz.
JIC Bağlantınız İçin Doğru Eşleştirme
Söktüğünüz rekoru ya da hortum takımını Ostim'deki atölyemize getirin; açısını ve dişini doğrular, uygun JIC rekoru presler ve hattınızı sızdırmadan teslim ederiz.
